熱仿真軟件FloTHERM含有哪些模塊?

發布時間: 2015-09-18   瀏覽次數:   作者:卓定科技


      FloTHERM是一款功能強大的熱仿真軟件,是熱仿真軟件領域的領軍產品,全球市場占有率超過90%,F(xiàn)loTHERM已經廣泛應用于消費電子、汽車和交通、半導體、電信和網絡、電腦和數據處理、航空和國防等領域。散熱工程師們應用FloTHERM熱仿真軟件來進行熱傳-流動分析,在實體樣機出來之前,就可以利用CFD(計算流體力學)進行模擬仿真,預測實際工作的溫度傳熱,以及流體流動。毫無疑問,F(xiàn)loTHERM已經是散熱工程師必不可少的一個工具。下面讓我們來了解一下FloTHERM含有哪些模塊?
FloTHERM熱仿真軟件包含的主要模塊如下:
1、 FloTHERM—核心熱分析模塊:利用它可以完成模型建立、網格生成、求解計算等基本功能;
2、 Command Center—優化設計模塊:進行目標驅動的自動優化設計,可以進行溫度場、流場、重量及結構尺寸等方面的自動優化設計:包含DoE(實驗設計法)、SO (自動循序優化法)、RSO(響應面法優化法)等先進優化方法;
3、 Visual Editor—先進的仿真結果動態可視化后處理模塊:用于仿真結果的可視化輸出,可以觀察FloTHERM 軟件的模型、尺寸和參數以及各種分析結果(包括溫度場、流場、壓力場的截面云圖、等溫/等壓面、動態氣體/液體粒子流等),對比各種設計方案結果、自動生成分析報告;
4、 FloEDA—電子電路設計軟件(EDA)高級接口:不但支持以IDF 格式導入EDA 軟件PCB 板模型,還有直接接口讀入Allegro(Candence)、BoardStation 和Expedition(Mentor)及CR5000(Zuken)等EDA 軟件PCB 模型的布線、器件尺寸和位置、過孔等詳細信息,并可過濾選擇各種器件的導入;
5、 FloTHERM Parallel Solver Upgrade:支持多CPU 或多核CPU 的FloTHERM 軟件求解器升級,在多CPU 或多核CPU 的電腦上可以顯著提高FloTHERM 軟件計算速度,減少計算時間,提高熱分析效率;

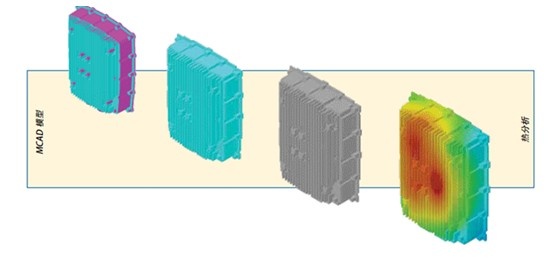

6、 FloMCADBridge —機械設計CAD(MCAD)軟件接口模塊:用于機械CAD 軟件的模型導入和導出,不但完全支持Pro/ENGINEER,Solidworks,Catia 等機械CAD 軟件幾何模型的直接調用并自動簡化,還可以通過IGES、SAT、STEP、STL 格式讀入如Siemens-NX、I-DEAS 和Inventor 等MCAD 軟件建立的三維幾何實體模型,可以大大減少對復雜幾何模型的建模時間;
7、 FloTHERMPACK (原FLOPACK)—基于互聯網的標準IC 封裝熱分析模型庫:基于互聯網實時更新下載的IC 封裝熱分析模型庫,用于芯片熱封裝模型的建立。
8、  FloVIZ—獨立的仿真結果動態后處理軟件:完全免費提供,可以自由無限安裝(無需licence)可以實現Visual Editor 的所有功能。

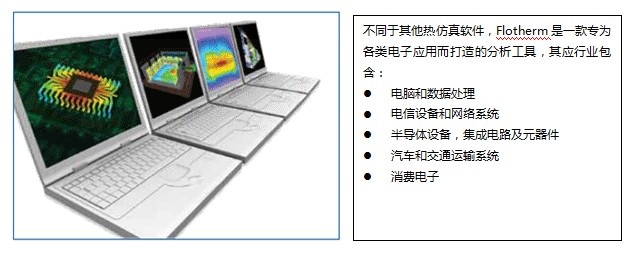

FloTHERM熱仿真軟件的應用范圍
